1970年スピーカーシステムをイラストで復元する

1970年のスピーカーシステムをイラストで復元してみた。左右の大きさは揃うようにした。

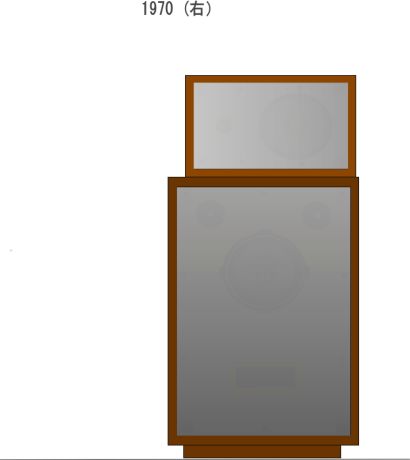

サランネットなし。左に比べ右は使用するユニットも少なく、貧弱な感じである。

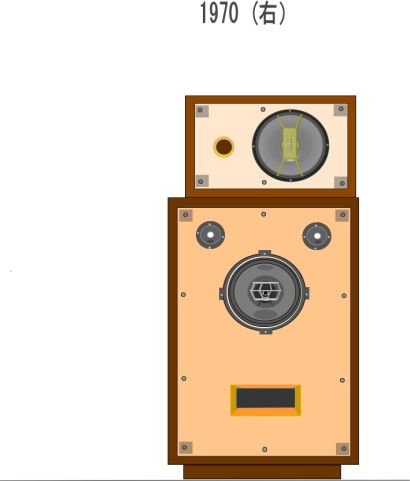

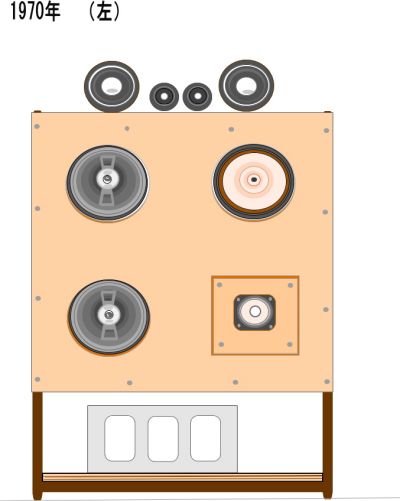

フォスターBF203、ナショナルEAS20PX-10×2、フォスターBF103SR、パイオニアPM12F×2、ナショナル8HH55×2 この他にアトミックスHT-02の9スピーカーユニット、1システム。	ナショナルEAS20PX85、ナショナル8HH55×2、パイオニアPAXA-20の4ユニット、2スピカーシステム。
複数台のスピカーユニットを使用するのは、位相を合わせるのやインピーダンスの問題があり、レベルの調整は抵抗値の増減で対処。クロスオーバーの設定調整はかなりの時間（日数）を要した。左は分厚く、右はやせ過ぎの変則的なシステムと評し、グレードアップは常に左からであり、当然ながら左は一番バランスが取れていたとある。右のバスレフポートはダンプドバスレフにしたり、色々工夫した。非常にクールな音がしたとある。この評価は友人も同じであった。左のバッフルは25ｍｍ厚の合板、穴は自分で開けた。グラスウールが大量に敷き詰められている。
ナショナルのEAS20PX85は非常に高音が良い、5ＨＨ17を使っているからだろう。対するパイオニアのＰＡＸＡ20は低域の透明感が良く、20PX85は箱が小さいので及ばなかった。中域は2ウエイスピーカーユニットの最もダメな点で、評価が厳しい。しかしながら、右チャンネルはジャズのシンバルが素晴らしいと論評している。
