RCA分岐コネクタの製作（予定）

RCAコードの分配には、二股ケーブルやコネクタなどがあるが、コネクタは小型のものが多く耐久性に問題があり、二股ケーブルはいかんせんコードが細い。 そこで、ラインセレクターの様に頑丈な物を作ろうと考えた。セレクターと違いスイッチ類はないから、配線は簡単である。
図面を起こす。

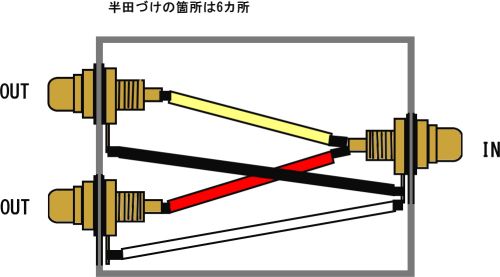

	RCAピンジャックは、コード1本当たり3個必要。ステレオだと6個。 録音再生の2系統だと12個必要になる。 ケースはアルミが多いが、非磁性体で導電性のない物が良い。 プラスチックは適当なのがないので、木製が良いかも知れない。 何せ、10ｍｍほどの穴を12カ所も開けなければならない。 内部配線は自由に選べるのが自作の利点。 配線するコードは16本が必要である。 間違えないように事前に識別の作業が必要だ。 一本20ｃｍでも3メートルは必要になる。 当然のことだが、二分配だからと言って両方同時に鳴らすことは出来ない。

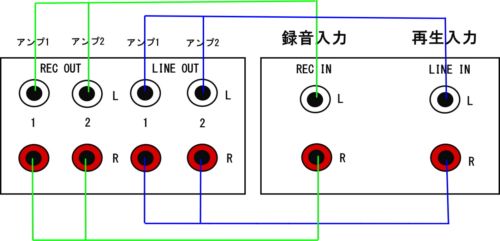

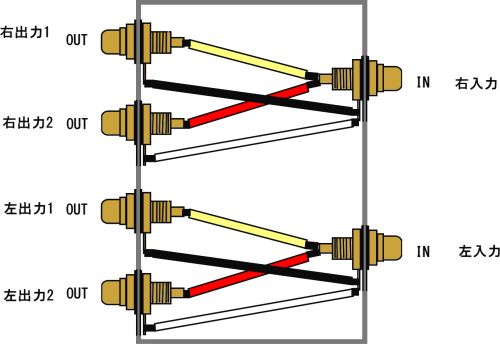

これを2個箱に入れると、下の図になり左右（ステレオ）の分配となる。これを更に重ねると録音再生の2分配となる。
再生分岐	録音分岐

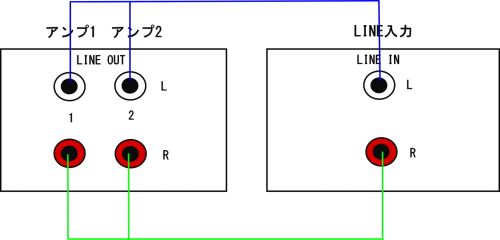

分岐コネクタボックスの前面と背面。（デッキ分配器）	ソース分配用。デッキ分配器に入れると干渉の恐れがあるので個別に作る。
配線のコードは細いのは望ましくない。また、なるべく直線が望ましい。 なお、これは自己責任の私的作製なので、これを参考に製作はしないでもらいたい。一切の責任は負えない。
