43年前の自作スピーカーシステム

今から43年前、1971年自作のスピーカーシステムを紹介しよう。方チャンネルスピーカーが9個というとんでもないシステムだ。 スピーカーを並列につなぐとオームの法則によりインピーダンスが半分になる。8オームのスピーカーを全て並列にしたならば抵抗値は限りなく0に近くなりアンプはショートする。 かといって直列にすると音がダルくなる。能率も上がらない。しかして、これらのスピーカーには全てネットワークが介在している。つまり抵抗も有りコンデンサーもある。 能率がバラバラでどうしても間には抵抗が入る。ここが肝でなんとかアンプを痛めずには鳴らせていたようである。 もちろんネットワークは自作した。コイルも自分で巻いたのである。 高価なスピーカーは買えず、大概がパイオニアであった。 ちなみに和室・四畳半である。というかアパートだ・・・。

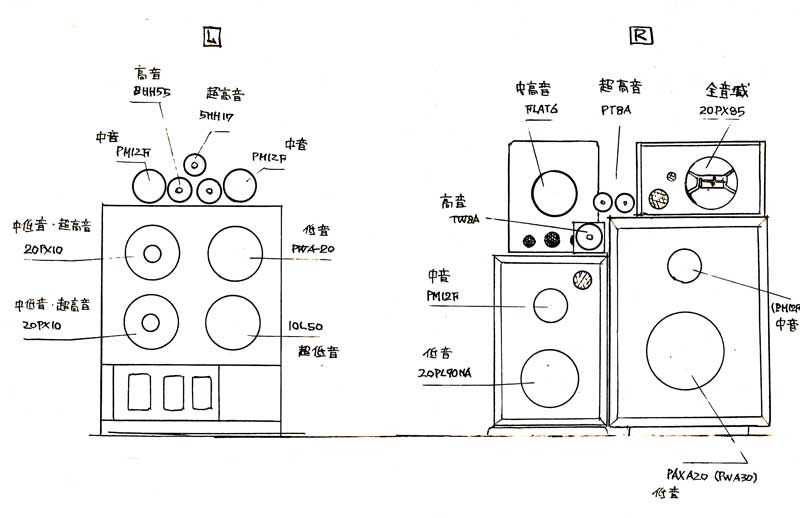

	右チャンネル、コーラルのFLAT6は引き出しに合板を打ち付けて作った引き出しスピーカーである。 その他の三個はハコだけ秋葉原で買ったもので、流石に大きい箱90センチX60センチは電車では無理なので止む無く配送にした。他は皆電車で運んだ物である。 このでかいハコは我が家に40年近くも居て、中にはコンクリートが詰められており、バスレフに改造されていて金魚の水槽が乗っけられて居たりした。 4年前引越しのためあえなく処分と相成った。 左チャンネルのハコはハコではない。実は木製の本棚で、そこに2センチだかの厚みの合板を貼り付けた物である。 もちろんこの合板も電車で運んだ。 一番下にあるのは道で拾ったコンクリートブロックである。 背面は開放で壁に密着して使い、中には大量のグラスウールを詰め込んでいる。 これらのスピーカーは現在のスピーカーとは全く設計が異なる。つまり、それ相応のハコがなければ低音は出ない。バスレフの音は癖があるので設計が難しいが、密閉型ではまるで低音が出ないので、市販品はバスレフも多かった。 現在のスピーカーとは違いスピーカーの素材は紙である。エッジも布が多くウレタンも出始めたが、経年変化に弱く直ぐにボロボロになった。高音は市販品ではドーム。自作ではホーン型というのが中心であった。これが曲者で。ホーンがために強い指向性があり、聴取位置が限定されてしまうのだ。 これだけのスピーカーで問題なのは音圧レベルを揃えることである。その調整は難儀を極めたと記憶している。 さらに、左右のスピーカーのバランスである。 左右ともスピーカーが異なる。これは実に厄介であった。 しかし理屈から言えば、音圧を揃えれば同じ音が出るハズである。まあ、実際はそうは行かないのだが・・・。
このシステムがどんな音がしたかというと・・・・。 当時のあの貧弱なアンプやプレーヤー、もろもろの機器、それを考えてみると それなりの音はしていたと考える。もし、今使っているアンプと、CDプレーヤーなりコードを繋いだなら 中々な音がするのではないだろうかと思う。 それほどにアンプなり媒体は進歩を遂げている。
